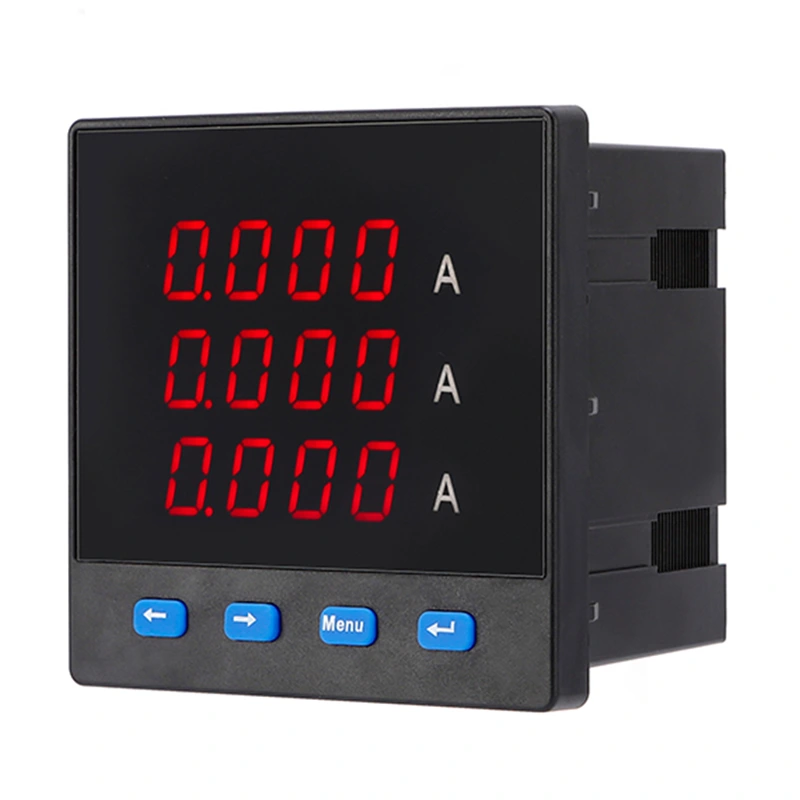

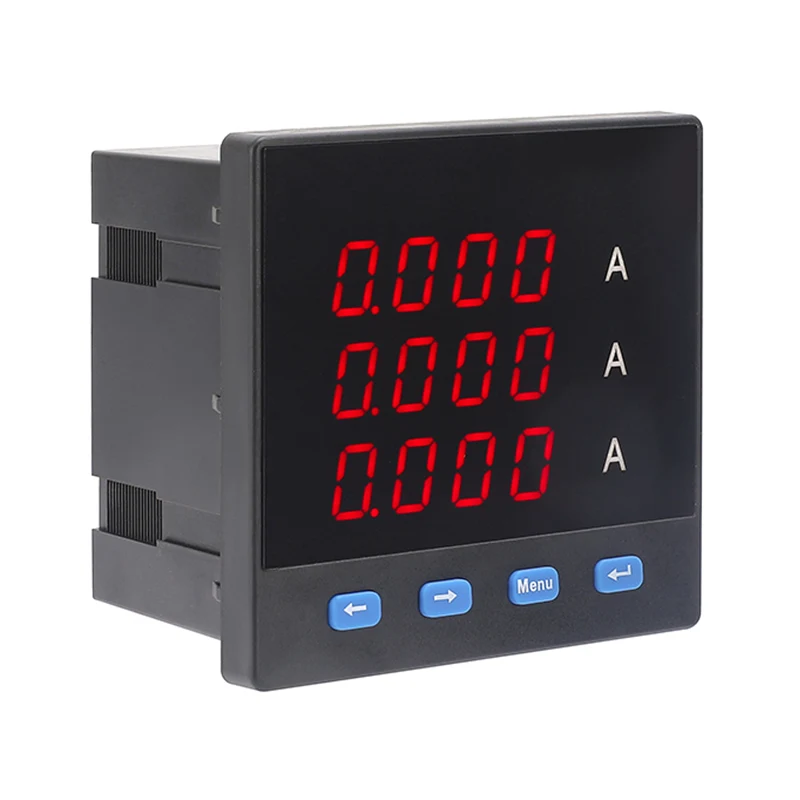

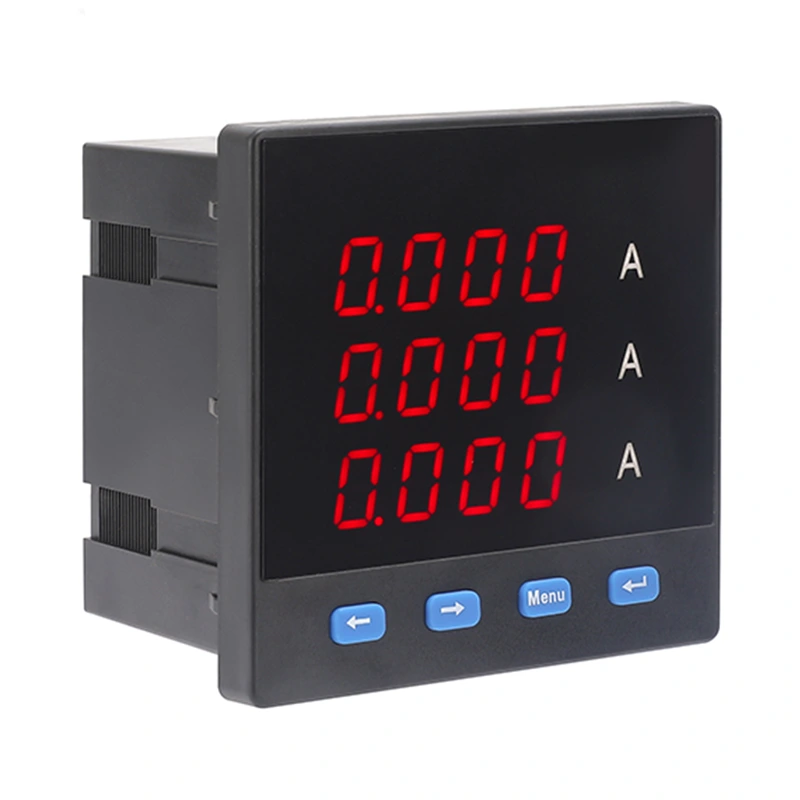

Trójfazowy amperomierz

Trójfazowe amperowanie są niezbędnymi narzędziami do dokładnego pomiaru i monitorowania prądów elektrycznych w trójfazowych systemach zasilania. Mierniki te, zaprojektowane w celu zapewnienia precyzyjnych odczytów prądu w każdej fazie, odgrywają kluczową rolę w zapewnieniu wydajnego i bezpiecznego działania przemysłowych i komercyjnych systemów elektrycznych.

Zarys i wymiary montażu

Rozmiary instalacji tabeli (mm)

Ogólne dane techniczne

1. Zasilanie robocze: AC220V ± 10% 50/60 Hz

2. Zużycie energii: <1,5 W

3. Dokładność: Pomiar RMS 0,5% klasy

4. Środowisko pracy: -10 ° C ~ 50 ° C

5. Środowisko przechowywania: -20 ° C ~ 75 ° C

6. Izolacja:> 5mΩ

Wyświetl pomoc

Opis trybu wyświetlania amperomierza

• Gdy wyświetlana jest wartość wyświetlania <10a, 3 dziesiętne, tj.: X.xxx a

• Gdy wyświetlane są wartość 10a ≤Display <100a, 2 dziesiętne dziesiętne, tj.: Xx.xx a

• Gdy wyświetlana jest wartość 100a ≤Display <1000a, 1 dziesiętne, tj.: Xxx.x a

• Gdy wartość 1000a ≤ wydział <10000a, nie wyświetlana jest dziesiętna dziesiętnica, tj.: Xxxx a

• Po wyświetleniu wartości ≥10000a, wskaźnik KA rozświetla się, a wyświetlacz odczytuje: xx.xx ka

Opis trybu wyświetlania woltomierza

• Gdy wyświetlana jest wartość wyświetlania <1kV, 1 dziesiętne, tj.: Xxx.x v

• Gdy wartość 1KV ≤Display <10kV, nie jest wyświetlana dziesiętstwo, tj.: Xxxx v

• Gdy wartość 10KV ≤Display <100 kV, wskaźnik KA rozświetla się, a wyświetlacz brzmi: xx.xx kv

• Gdy wartość 100 kV ≤ wydział <1000 kV, wskaźnik KA rozświetla się, a wyświetlacz odczytuje: xxx.x kv

• Po wyświetleniu wartości ≥1000 kV, wskaźnik KA rozświetla się, a wyświetlacz odczytuje: xxxx kv

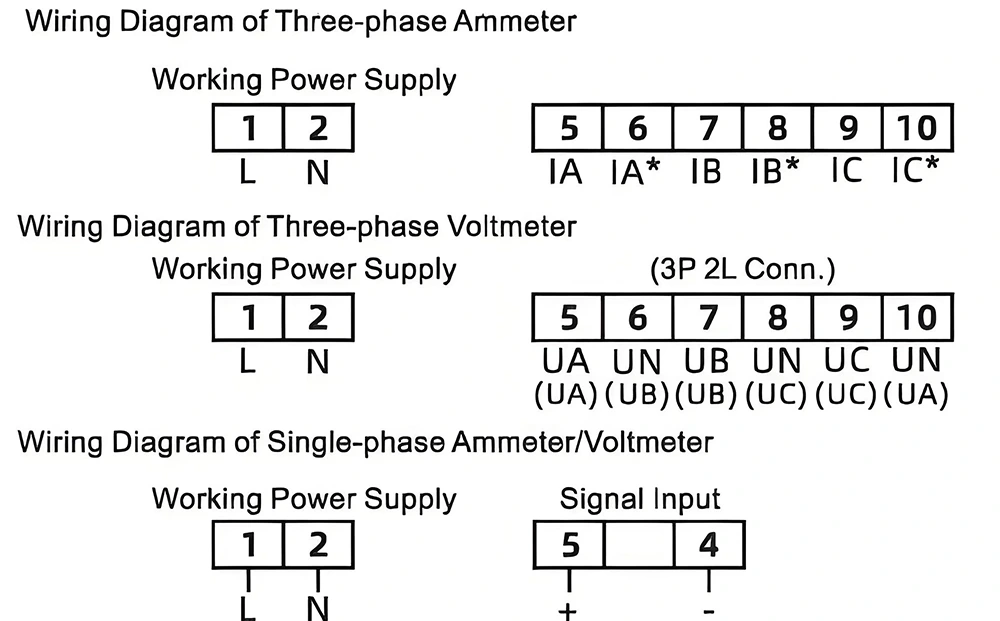

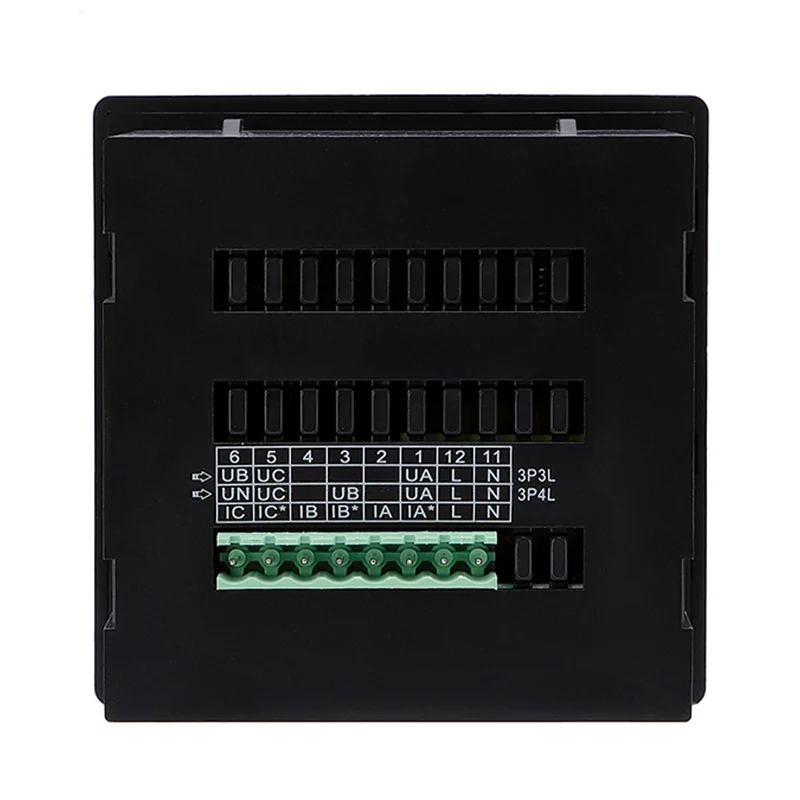

Diagramy okablowania

Szczegóły produktu
