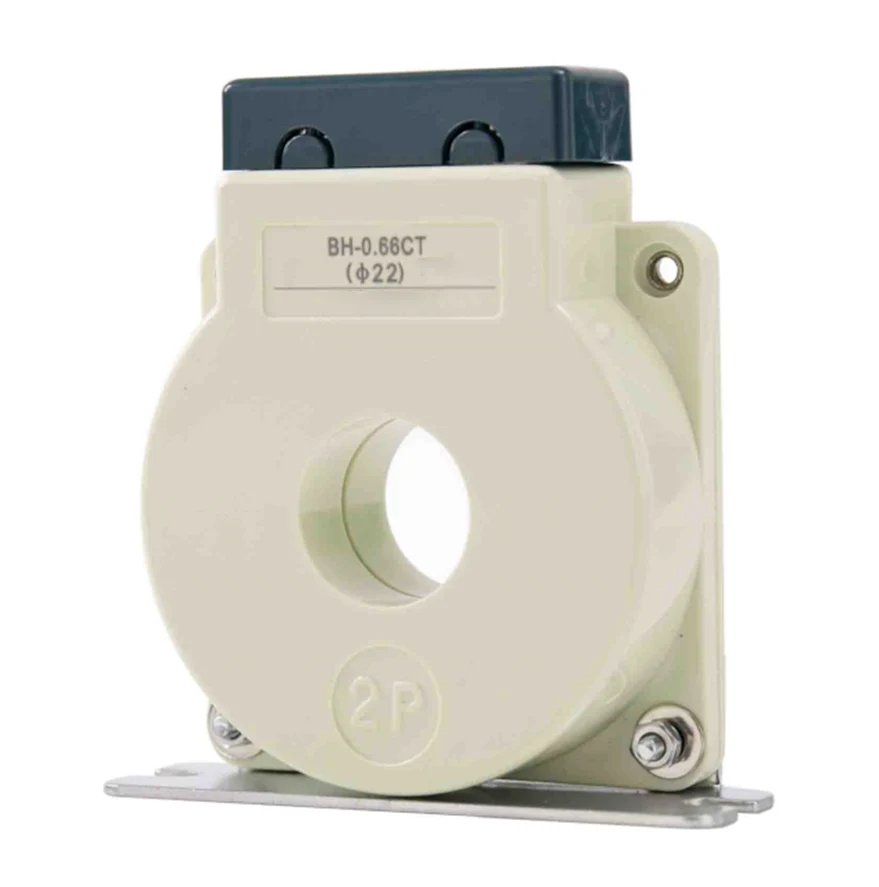

Transformatory prądu BH-0,66 Serii V są zaprojektowane do precyzyjnego pomiaru prądu i monitorowania w systemach elektrycznych o niskim napięciu. Transformatory te są szeroko stosowane w zarządzaniu energią, dystrybucji energii i zastosowaniach przemysłowych, zapewniając niezawodne i dokładne wyniki.
. Wysoka dokładność: seria V BH-0.66 oferuje wyjątkową dokładność pomiaru, spełniając międzynarodowe standardy dla obecnych transformatorów.
. Kompaktowa konstrukcja: jego kompaktowa i lekka konstrukcja pozwala na łatwą instalację w ograniczonych przestrzeniach.
. Szeroki zakres prądu: odpowiedni dla szerokiego zakresu prądu, co czyni go wszechstronnym dla różnych zastosowań.
. Trwała konstrukcja: zbudowana z wysokiej jakości materiałów, zapewniając długoterminową niezawodność i odporność na czynniki środowiskowe.
. Zgodność z bezpieczeństwem: Zgodnie z odpowiednimi standardami bezpieczeństwa i wydajności, zapewniając spokój ducha w krytycznych zastosowaniach.
• Systemy zarządzania energią
• Sieci dystrybucji energii
• Automatyzacja przemysłowa
• Systemy energii odnawialnej
Specyfikacje techniczne:
• Napięcie znamionowe: 0,66 kV
• Częstotliwość: 50/60 Hz
• Klasa dokładności: 0,5, 1,0
• Poziom izolacji: 3 kV
• Temperatura pracy: -25 ° C do +70 ° C
Okrągłe okno, z Windowe Sixe od φ15 do 1130.fitssinging i wiele kabli. Mainchnie używane do oprzyrządowania i pomiaru. Poślizgany obudowę komputerowy PC. Wybór modułów zewnętrznych w celu spełnienia specjalnych wymagań specjalnych.

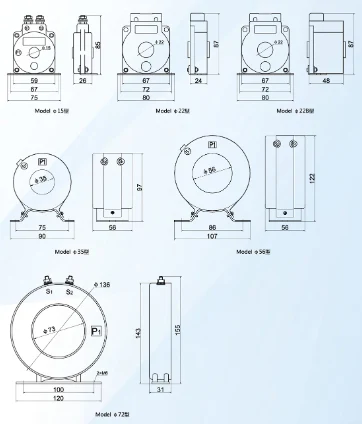

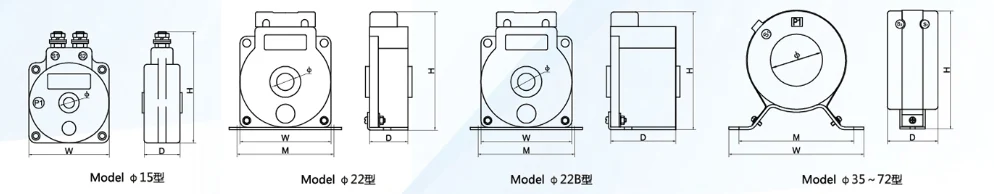

| Model | Zarys Wymiar (mm) | Wymiar okna (mm) | Wymiar instalacyjny (MM) | Metoda instalacyjna | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Średnica kabla | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Klasa dokładności | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Prąd podstawowy/wtórny Bieżący (a) |
Znamionowe obciążenie (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
