Prądowe transformatory BH-0.66 Seria III są zaprojektowane w celu zaspokojenia wymagań nowoczesnych systemów elektrycznych, zapewniając dokładne i niezawodne pomiary prądu dla szerokiego zakresu zastosowań. Transformatory te są zbudowane z myślą o precyzji i trwałości, zapewniając długoterminową wydajność w różnych środowiskach.
. Wysoka dokładność: BH-0.66 Seria III oferuje wyjątkową dokładność, zapewniając precyzyjny bieżący pomiar zarówno dla zastosowań przemysłowych, jak i komercyjnych.
. Kompaktowa konstrukcja: z kompaktową i lekką konstrukcją te transformatory są łatwe do zainstalowania i integracji z istniejącymi systemami bez zajmowania dużo miejsca.
. Szeroki zakres zastosowań: Nadaje się do wykorzystania w systemach zarządzania energią, monitorowaniem energii i ochrony, BH-0.66 Seria III jest wszechstronna i dostosowująca się do różnych potrzeb.
. Solidna konstrukcja: Zbudowana z wysokiej jakości materiałów, te transformatory są odporne na czynniki środowiskowe, takie jak wilgotność, fluktuacje temperatury i naprężenie mechaniczne, zapewniając niezawodne działanie w czasie.
. Zgodność ze standardami: BH-0.66 Seria III jest zgodna z międzynarodowymi standardami, gwarantując bezpieczeństwo i wyniki zgodnie z przepisami branżowymi.

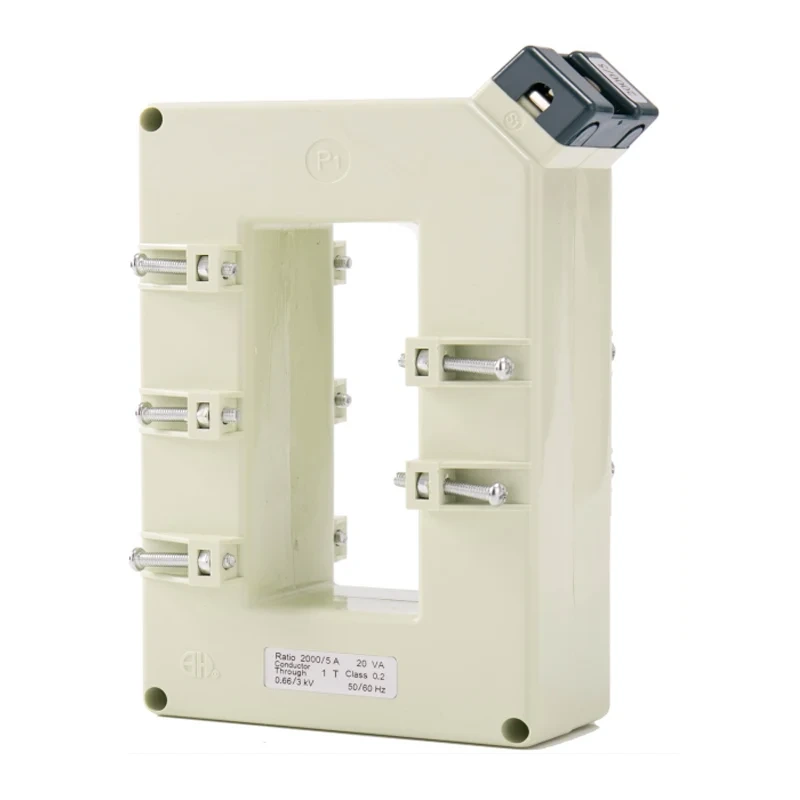

Prostokątne (pionowe) okno, które pasuje do pojedynczych lub wielu prętów magistrali, zwłaszcza pionowej autobusu magistrali. Miejsce używane do oprzyrządowania i pomiaru. W pełni zapisane wymagania dotyczące oprzyrządowania Systeems. Posiada większą dokładność CALSSES i większe ciężarki. Łatwość instalacji i okablowania.

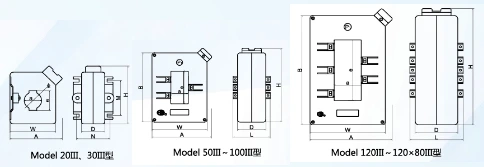

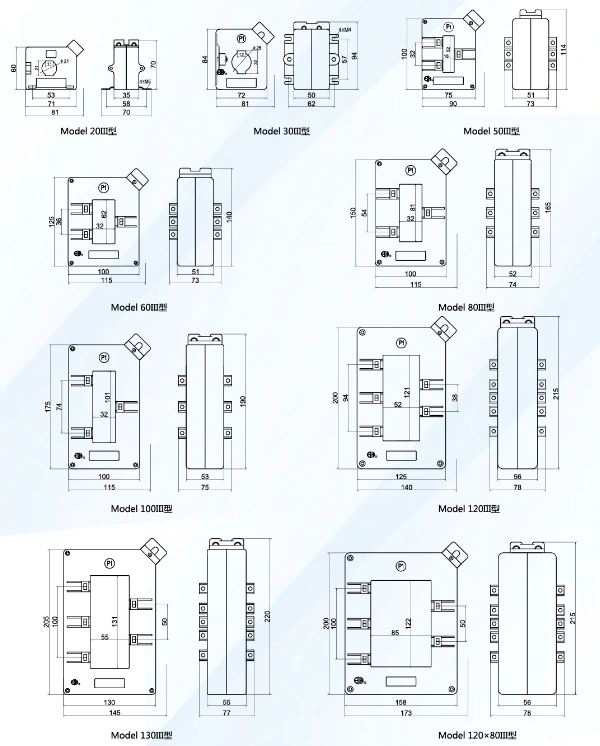

| Model | Zarys Wymiar (mm) | Okno dirresion (mm) | Irctr btioral Dimendon (mm) | Metoda instalacyjna | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 przypadek | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100III | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120III | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130III | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80III | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Model | 209 Clerf | 30iii | 50iii | 60 przypadek | 80ium | 100III | 120III | 130III | 120x80III | |
| Średnica kabla | Φ21 | Φ26 | ||||||||
| Max Bushar Rozmiar/Ilość | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Klasa dokładności | 0,5 1 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 02 0,5 | |
| Prąd podstawowy/wtórny Bieżący (a) |
Znamionowe obciążenie (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
